Typische Impedanzen im Energiesystem!

ENGINEERING ACADEMY
H

erzlich Willkommen, liebe Freunde der Schutz- und Leittechnik, heute gebe ich Euch eine wertvolle Übersicht an die Hand.

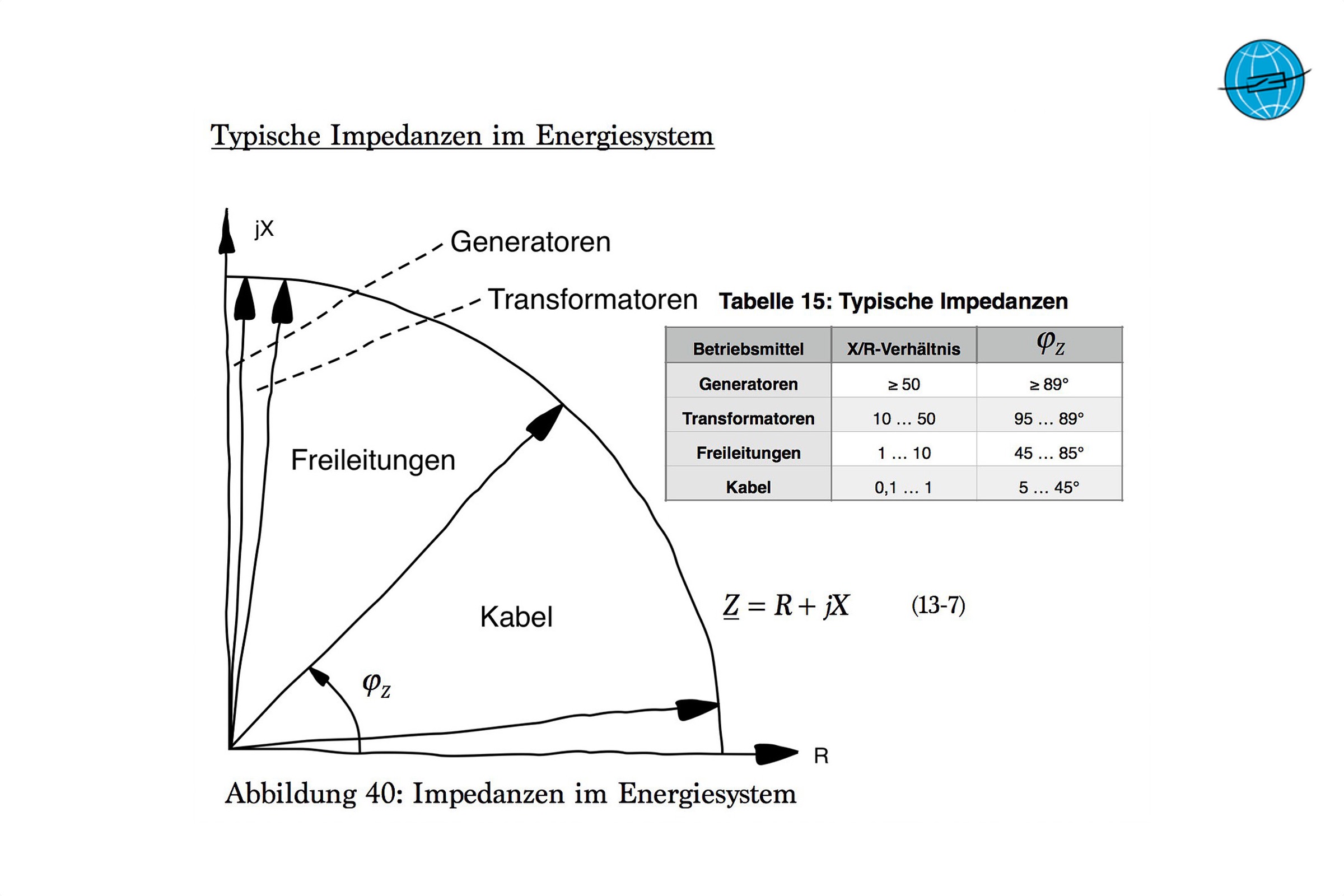

Der folgenden Abbildung könnt Ihr die typischen Impedanzbereiche bzw. X/R-Verhältnisse unserer klassischen Betriebsmittel entnehmen. Diese sind ja bekanntermaßen entscheidend für unsere Zeitkonstanten und daraus resultierend für das Verhalten im Fehlerfall.

Typische Impedanzen im Energiesystem Kabel, Freileitung, Generator, Transformator

HERZliche Grüsse, Deine ENGINEERING ACADEMY
